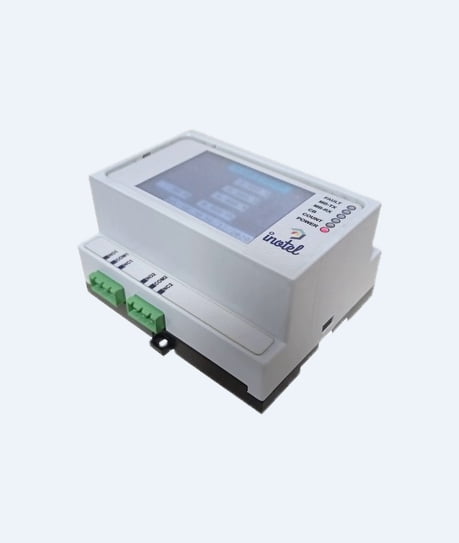

İnotel Şebeke İzleme Rölesi

Açıklama

Inotel GMR100 Şebeke İzleme Rölesi, şehir şebekesini sürekli izleyerek oluşabilecek herhangi bir gerilim ya da frekans bozulmasında enerji santrali ile elektrik şebekesini belirlenen süre içerisinde ayırır ve sistem nominal değerine döndüğünde elektrik üretim tesisinin tekrar devreye girmesini sağlar.

• Mikroişlemci tabanlı dijital kontrol
• Gmr100 besleme 18-36v Dc 0.2a
• Kontrol gerilimi 18-36v Dc
• Maximum ölçüm gerilimi 400v Ac Rms (560vp)
• Frekans ölçüm aralığı 40-60hz
• Modbus Rtu protokolü ile veri aktarımı
• 1 adet 24v Dc çıkış
• 1 adet Rs485 portu
• 4 adet kontrol/feedback Input
• 2 adet Spdt röle çıkışı 230v Ac / 32v Dc 10a
• 3 faz – Nötr gerilim ölçü girişi
• 8″ Tft-Lcd dokunmatik panel
• Anlık gerilim ve frekans izleme
• Koruma ve haberleşme parametrelerinin ayarlanması
• Alarm durumlarının gerçek zamanlı kaydedilip izlenmesi
• Güç, haberleşme, hata ve kesici konum Led göstergeleri (Led göstergeleri hmi dokunmatik panelden ayrı olarak kontrol sistemi ile doğrudan ilişkilidir. Ekranın arızalanması durumunda led göstergelerden durum izlenebilir.)
• Düşük ve yüksek gerilim 1. Kademe açma/koruma
• Düşük ve yüksek gerilim 2. Kademe açma/koruma
• Düşük ve yüksek frekans 1. Kademe açma/koruma
• Saniyedeki artan frekans değişimine (Rocof) karşı açma/koruma
• Gerilim okuma doğruluğu 30-400v Ac %1
• Frekans aralığı 40-60hz
• TS EN 50178:2003 uyumluluk
• TS EN 61000-6-2:2019 uyumluluk
• TS EN 61000-6-4:2020 uyumluluk
• Ebatlar: 86 X 105 X 57
